Les casemates

On peut distinguer deux types de casemates. Attention, on entend par casemate un bloc de combat faisant parti intégrante d'un ouvrage, il ne faut donc pas les confondre avec les casemates dites d'intervalles.


  • Les casemates ou chambre de tir d'infanterie

Les chambres de tir des casemates d'infanterie sont généralement équipées de 2 créneaux. L'un d'eux est équipé d'un jumelage de mitrailleuses, tandis que l'on peut dans l'autre alterner un jumelage de mitrailleuses ou un canon anti-chars de 47mm.
Les casemates d'infanterie ne peuvent pas, contrairement aux tourelles, tirer tous azimuts, et ont en fait pour but de flanquer les réseaux de barbelés et de rails anti-chars. Ainsi, elles assurent la continuité des feux de la ligne Maginot.

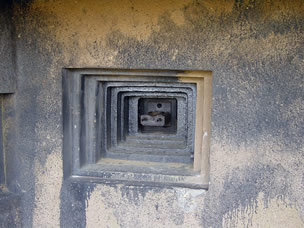

Vue générale extérieure d'une chambre de tir d'infanterie, celle de la casemate Nord de Bambiderstroff.
Détail des deux créneaux d'une chambre de tir, équipée ici d'un jumelage de mitrailleuses et d'un canon anti-chars de 47mm.
Détail du Jumelage de Mitrailleuses.
Détail du canon de 47mm.
Vue intérieure du canon de 47mm en batterie, à droite le jumelage de mitrailleuses est retiré.
Autre vue.
Lunette de visée du canon de 47mm anti-chars.
Jumelage de mitrailleuses en position de combat.
Détail du jumelage de mitrailleuses.
Recharge pour le jumelage de mitrailleuses.
Lunette de visée du JM.
Dans les chambres de tir sont aussi disposés les systèmes de défense du fossé diamant, ils consistent en un système de lance-grenades : on introduit une grenade dans le système, et en l'actionnant avec une manette, la grenade tombe par gravité dans le fossé et explose.
Lampe de casemate, qui pouvait remplacer la lumière électrique.
Canon de 47mm en retrait sur son rail.
Il existait également des canons antichars de 37mm, moins nombreux que les canons de 47mm.


  • Les casemates d'artillerie
Leur rôle est, comme déjà dit plus haut, d'assurer le flanquement réciproque des ouvrages et d'assurer la continuité des feux, mais cette fois-ci en artillerie.
Casemate de 75mm du Hackenberg.
Canon de 75mm de casemate modèle 1929.
Canon de 75mm de casemate modèle 1932.

Casemate pour un créneau de 135mm, ainsi qu'une tourelle de 135mm sur les dessus (non visible ici).

Casemate de mortiers de 81mm de l'ouvrage de Coume Annexe Sud.
Un mortier de 81mm.
